Module OEM scanner codes-barres 2D Henex H22

Présentation générale

Le Henex H22 est un module OEM de lecture codes-barres 2D destiné à l’intégration dans des équipements professionnels et industriels. Conçu pour les projets OEM / embarqués, il offre une lecture rapide et stable des codes 1D et 2D, notamment les QR codes de paiement affichés sur écran (smartphones, terminaux).

Grâce à son format compact, sa faible consommation électrique et ses interfaces USB et TTL / RS232, le H22 s’intègre facilement dans des systèmes tels que bornes de paiement, équipements de transport, automates, dispositifs médicaux ou industriels.

Points forts

• Conçu pour l’intégration OEM : format compact et documentation de développement complète.
• Excellente lecture écran : optimisé pour les QR codes de paiement sur mobiles.
• Décodage performant : lecture fiable des codes faible contraste ou haute densité.
• Interfaces multiples : USB HID / port série virtuel / TTL RS232.
• Fonctionnement continu : stabilité adaptée aux usages intensifs et longue durée.
• Indications intégrées : LED et buzzer pour retour utilisateur.

Spécifications techniques

• Type : Module OEM scanner 2D
• Capteur : CMOS
• Résolution : 640 (H) × 480 (V) pixels
• Cadence : jusqu’à 30 fps
• Champ de vision : 68° horizontal / 51° vertical
• Angles de lecture : gauche/droite ±60°, avant/arrière ±65°, rotation 360°
• Précision de lecture : 5 mil @ Code39 (PCS 90 %)
• Contraste d’impression : ≥ 20 %
• Modes de lecture : manuel / automatique (hands-free)

Distance de lecture

• EAN-13 – 13 mil : 10 à 150 mm
• Code 39 – 5 mil : 0 à 60 mm
• QR Code – 20 mil : 0 à 110 mm

Robustesse & environnement

• Protection ESD : ±8 kV (décharge directe)
• Température de fonctionnement : -20 °C à +60 °C
• Température de stockage : -40 °C à +70 °C
• Humidité : 5 % à 95 % HR, sans condensation
• Luminosité ambiante : 0 à 100 000 lux
• Matériau : ABS

Connectivité & interfaces

• Interfaces : USB HID (clavier), USB port série virtuel, TTL RS232
• Alimentation : 3,3 V DC ±10 %
• Consommation : 120 mA (typique)
• Câble : standard 51,5 cm (droit)
• Compatibilité OS : Windows, Android, iOS

Indications & signalisation

• Indicateurs visuels : LED intégrée
• Signal sonore : buzzer intégré

Codes-barres pris en charge

• 1D : EAN, UPC, Code 39, Code 93, Code 128, UCC/EAN128, Codabar, ITF, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey, GS1 DataBar, GS1 Composite Code, etc.
• 2D : QR Code, Data Matrix, PDF417, Aztec, Maxicode, GS1 DataBar Stacked, etc.

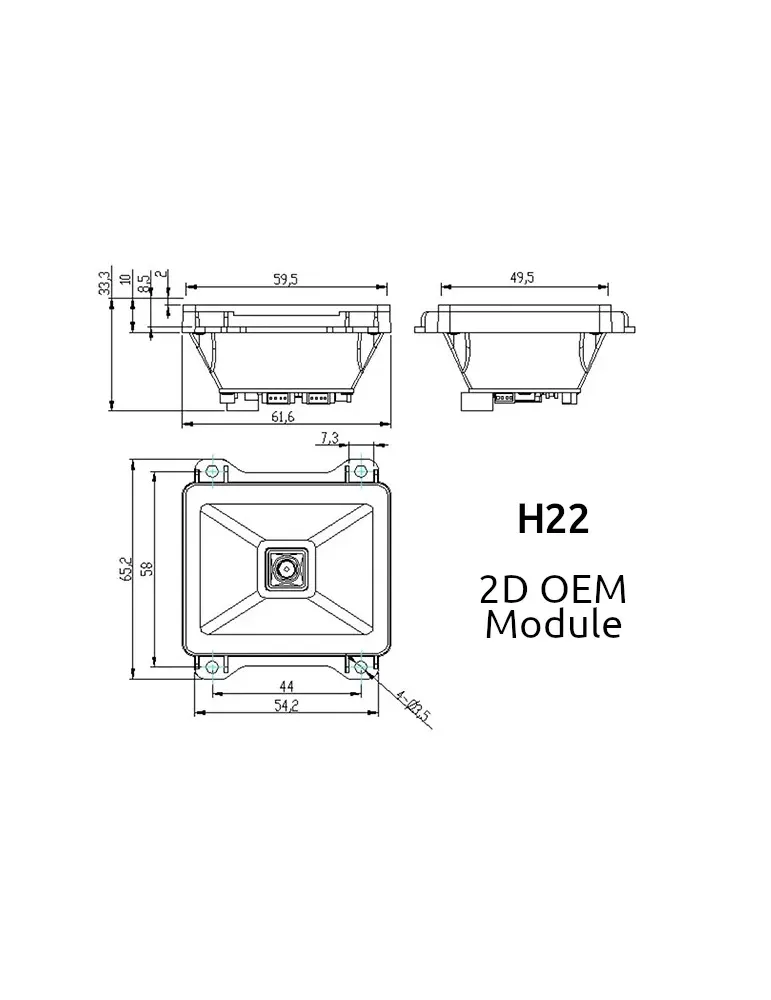

Dimensions & poids

• Dimensions (H × l × L) : 33,3 × 65,2 × 61,6 mm
• Poids : 36,7 g

Applications

• Paiement mobile & QR code
• Bornes libre-service
• Transport & bus
• Équipements médicaux
• Dispositifs industriels et OEM

Garantie

Garantie constructeur : 1 an.
